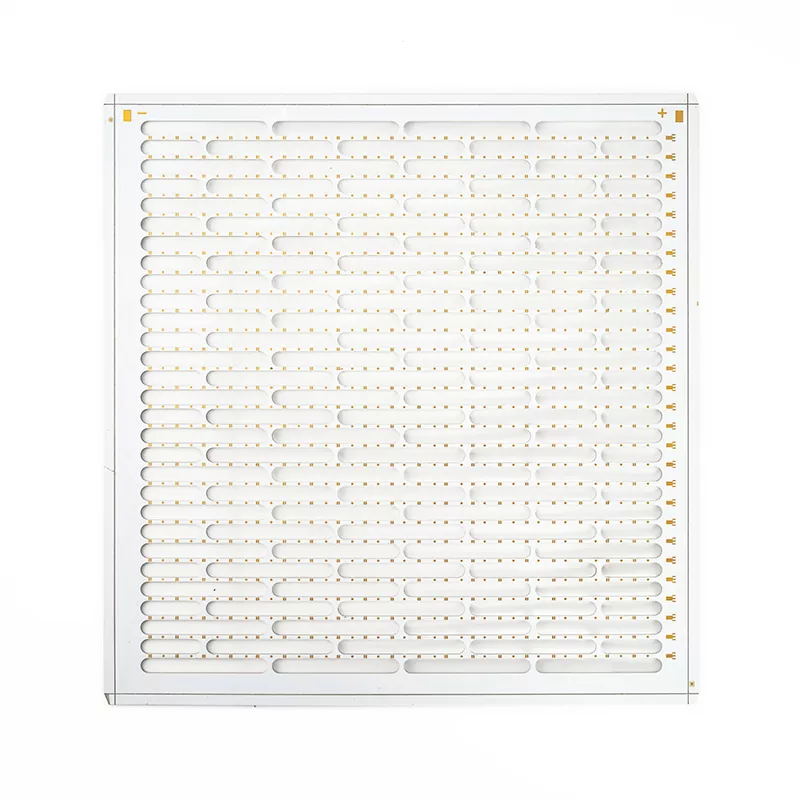

نظام الإضاءة LED الإضاءة PCB

تتطلب أنظمة الإضاءة LED أكثر من مجرد توصيل دائرة بسيط. يؤثر PCB بشكل مباشر على اتساق السطوع وتبديد الحرارة وكفاءة الطاقة وعمر المنتج. تقوم شركة Aisen Electronics Co., Ltd. بتطوير حلول إضاءة LED لثنائي الفينيل متعدد الكلور للتطبيقات التي يكون فيها الاستقرار الكهربائي والتحكم الحراري أمرًا بالغ الأهمية.

بدءًا من الإضاءة الخارجية عالية الطاقة وحتى المؤشرات الإلكترونية المدمجة، تم تحسين تصميمات PCB لإضاءة نظام الإضاءة LED الخاصة بنا وفقًا للحمل الحالي ودرجة حرارة التشغيل وتخطيط المكونات وبيئة التثبيت.

الاعتبارات الهندسية لتصميم الإضاءة LED ثنائي الفينيل متعدد الكلور

الإدارة الحرارية لتطبيقات LED عالية الطاقة

تعد الحرارة أحد العوامل الرئيسية التي تؤثر على عمر LED. عندما تعمل مصابيح LED بتيار مرتفع، فإن تراكم الحرارة المفرط يمكن أن يؤدي إلى تسريع تدهور التجويف وتقليل موثوقية المكونات.

تركز Aisen Electronics على هياكل ثنائي الفينيل متعدد الكلور التي تعمل على تحسين كفاءة نقل الحرارة من خلال التوزيع المناسب للنحاس، والحرارة من خلال التصميم، واختيار المواد المناسبة.

بالنسبة للتطبيقات التي تتطلب أداءً حراريًا أعلى، يمكن للمهندسين تقييم الحلول مثل طبقات النحاس السميكة، أو مركبات ثنائي الفينيل متعدد الكلور ذات النواة المعدنية، أو الهياكل المخصصة متعددة الطبقات وفقًا لمتطلبات الطاقة.

اختيار المواد بناءً على متطلبات الإضاءة

تتطلب منتجات الإضاءة LED المختلفة هياكل PCB مختلفة.

بالنسبة لمؤشرات LED منخفضة الطاقة والإلكترونيات الاستهلاكية، يمكن أن توفر مركبات ثنائي الفينيل متعدد الكلور FR4 القياسية حلاً فعالاً من حيث التكلفة مع أداء كهربائي مستقر.

بالنسبة للإضاءة عالية السطوع ومصابيح السيارات والإضاءة الصناعية، يصبح الأداء الحراري أكثر أهمية. غالبًا ما يتم أخذ مركبات ثنائي الفينيل متعدد الكلور المستندة إلى الألومنيوم أو التصميمات النحاسية المحسنة بعين الاعتبار لأنها توفر تبديدًا أفضل للحرارة مقارنة بالألواح التقليدية.

تساعد Aisen Electronics العملاء على اختيار مواد ثنائي الفينيل متعدد الكلور المناسبة وفقًا لدرجة حرارة التشغيل وكثافة الطاقة ومتطلبات عمر المنتج.

القدرة على التصنيع لإنتاج الإضاءة LED ثنائي الفينيل متعدد الكلور

تدعم شركة Aisen Electronics Co., Ltd. إنتاج ثنائي الفينيل متعدد الكلور LED بدءًا من تطوير النموذج الأولي وحتى التصنيع بكميات كبيرة.

تشتمل قدرتنا على التصنيع على إنتاج ثنائي الفينيل متعدد الكلور أحادي الجانب، ومزدوج الجوانب، ومتعدد الطبقات مع عدد طبقات من طبقة واحدة إلى 32 طبقة. يتم التحكم في عملية الإنتاج من خلال الفحص الآلي والاختبار الكهربائي للحفاظ على الاتساق عبر دفعات الإنتاج المختلفة.

تشمل القدرة التصنيعية النموذجية ما يلي:

• الحد الأقصى لحجم اللوحة: 650 مم × 750 مم
• سُمك النحاس: يصل إلى 6 أونصة للتصميمات ذات التيار العالي
• الحد الأدنى لعرض الخط/تباعده: 0.076 مم
• تحمل المعاوقة: ±8% لمتطلبات المعاوقة الخاضعة للرقابة

تتيح لنا هذه القدرات دعم تطبيقات LED المختلفة التي تتطلب تصميمات كهربائية وميكانيكية مختلفة.

عملية تصنيع ثنائي الفينيل متعدد الكلور LED ومراقبة الجودة

يمر كل ثنائي الفينيل متعدد الكلور لإضاءة LED عبر خطوات التصنيع الخاضعة للرقابة بما في ذلك فحص المواد الواردة، ومعالجة الطبقة الداخلية، والحفر، وطلاء النحاس، وتصوير الدوائر، وتطبيق قناع اللحام، وتشطيب السطح، وفحص AOI، والاختبار الكهربائي.

بالنسبة لتطبيقات LED، تعتبر الموثوقية الكهربائية ذات أهمية خاصة لأن التوصيلات غير المستقرة أو ضعف قابلية اللحام يمكن أن تؤدي إلى الوميض أو اختلاف السطوع أو الفشل المبكر.

تتضمن عملية التفتيش لدينا ما يلي:

• الفحص البصري الآلي (AOI)
• الاختبارات الكهربائية
• فحص جودة السطح
• التحقق من الإنتاج النهائي

تشمل تشطيبات الأسطح المتاحة HASL، وENIG، وOSP، وImmersion Silver، وImmersion Tin لتلبية متطلبات التجميع المختلفة.

خدمات تجميع ثنائي الفينيل متعدد الكلور لمنتجات الإضاءة LED

بالإضافة إلى تصنيع ثنائي الفينيل متعدد الكلور، توفر شركة Aisen Electronics خدمات تصنيع PCBA للمجموعات الإلكترونية LED الكاملة.

تتضمن قدرات التجميع لدينا مصادر المكونات، ووضع SMT، والتجميع من خلال الفتحات، والاختبار الوظيفي.

الخدمة مناسبة ل:

• لوحات القيادة LED
• وحدات تحكم الإضاءة الذكية
• وحدات الإضاءة الصناعية
• وحدات التحكم LED للسيارات
• أجهزة إضاءة إنترنت الأشياء

ومن خلال الجمع بين تصنيع وتجميع ثنائي الفينيل متعدد الكلور، يمكن للعملاء تبسيط إدارة الموردين وتحسين كفاءة الإنتاج.

التطبيقات

يتم استخدام نظام الإضاءة LED PCB الخاص بنا في أنظمة الإضاءة المختلفة التي تتطلب أداءً كهربائيًا مستقرًا.

تشمل التطبيقات النموذجية ما يلي:

إضاءة السيارات

تتطلب أنظمة إضاءة السيارات LED هياكل PCB مدمجة، واتصالات موثوقة، وتشغيل مستقر في ظل تغيرات الاهتزاز ودرجة الحرارة.

الإضاءة الصناعية

غالبًا ما تعمل إضاءة المصانع والمعدات الصناعية لساعات طويلة، مما يتطلب تصميمات PCB يمكنها إدارة توليد الحرارة المستمر.

الإضاءة المعمارية والتجارية

تتطلب أنظمة الإضاءة المستخدمة في المباني وشاشات العرض والبيئات التجارية سطوعًا ثابتًا وتحكمًا موثوقًا في الطاقة.

أنظمة الإضاءة الذكية

تجمع منتجات الإضاءة القائمة على إنترنت الأشياء بين مصابيح LED وأجهزة الاستشعار والوحدات اللاسلكية ودوائر التحكم، مما يتطلب تخطيطات مدمجة لثنائي الفينيل متعدد الكلور ونقلًا دقيقًا للإشارات.

لماذا تختار Aisen Electronics لتصنيع ثنائي الفينيل متعدد الكلور لإضاءة LED

تجمع شركة Aisen Electronics Co., Ltd. بين خبرة تصنيع ثنائي الفينيل متعدد الكلور والدعم الهندسي لتطبيقات الإضاءة.

يساعد فريقنا العملاء خلال مرحلة التصميم من خلال مراجعة تخطيطات ثنائي الفينيل متعدد الكلور واختيار المواد والاعتبارات الحرارية وجدوى التصنيع. ومن خلال تحليل سوق دبي المالي، يمكن تحديد مشكلات الإنتاج المحتملة قبل الإنتاج الضخم، مما يساعد على تقليل تكاليف إعادة التصميم وتحسين كفاءة التصنيع.

سواء كنت بحاجة إلى كميات نموذجية أو دعم إنتاج مستمر، فإننا نقدم حلول LED PCB بناءً على متطلباتك الكهربائية وبيئة التطبيق وأهداف الإنتاج.

التعليمات

ما هو نوع ثنائي الفينيل متعدد الكلور المستخدم عادة لإضاءة LED؟

يعتمد نوع PCB على متطلبات طاقة LED. تعد مركبات ثنائي الفينيل متعدد الكلور FR4 القياسية مناسبة للإضاءة منخفضة الطاقة، في حين يتم اختيار مركبات ثنائي الفينيل متعدد الكلور المستندة إلى الألومنيوم غالبًا لتطبيقات LED عالية الطاقة بسبب التبديد الحراري الأفضل.

ما أهمية الإدارة الحرارية لـ LED PCB؟

ينخفض ​​أداء LED عندما تصبح درجات حرارة التشغيل مرتفعة للغاية. يساعد التصميم الحراري الفعال لثنائي الفينيل متعدد الكلور على تقليل تراكم الحرارة والحفاظ على ثبات السطوع على مدار فترات التشغيل الطويلة.

هل يمكن لشركة Aisen Electronics إنتاج مركبات ثنائي الفينيل متعدد الكلور LED مخصصة؟

نعم. نحن نقدم حلول PCB لإضاءة نظام الإضاءة LED المخصصة بناءً على حجم اللوحة وعدد الطبقات وسمك النحاس ومتطلبات المواد ومواصفات التجميع.

ما هي التشطيبات السطحية المتاحة لثنائي الفينيل متعدد الكلور LED؟

تشمل التشطيبات المتوفرة ENIG وHASL وOSP وImmersion Silver وImmersion Tin. يعتمد الاختيار على طريقة التجميع ومتطلبات الموثوقية واعتبارات التكلفة.

هل تقدمون تجميعة LED PCBA؟

نعم. توفر Aisen Electronics خدمات تجميع ثنائي الفينيل متعدد الكلور بما في ذلك SMT، والتجميع من خلال الفتحات، ومصادر المكونات، والاختبار الوظيفي.

اتصل بشركة آيسن للإلكترونيات

إذا كنت تقوم بتطوير منتجات إضاءة LED وتحتاج إلى حلول ثنائي الفينيل متعدد الكلور مع أداء كهربائي مستقر وإدارة حرارية فعالة، فيمكن لشركة Aisen Electronics Co., Ltd. تقديم الدعم الهندسي بدءًا من تقييم النموذج الأولي وحتى إنتاج الحجم.
