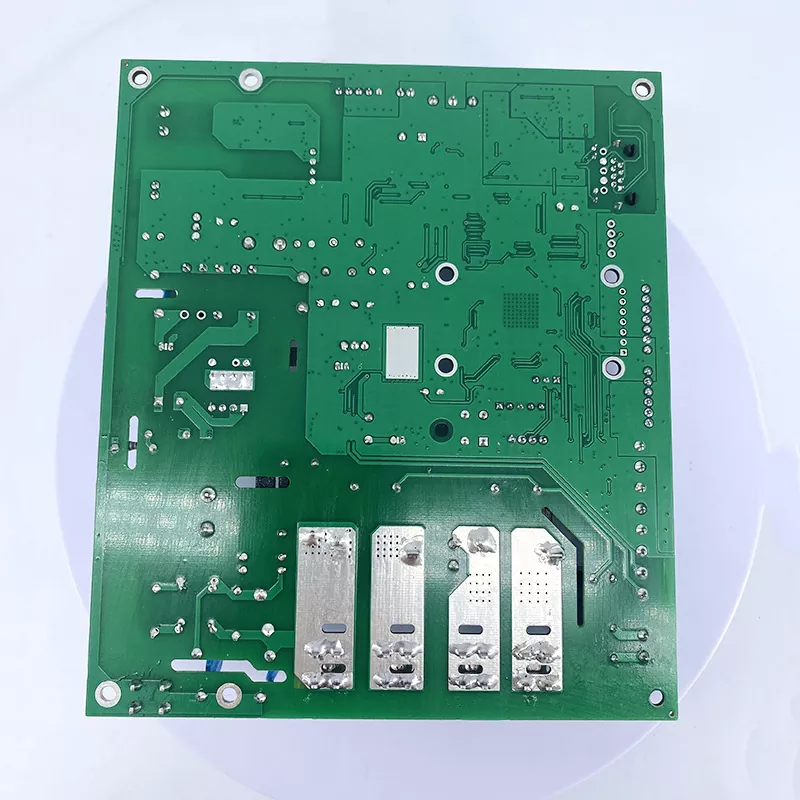

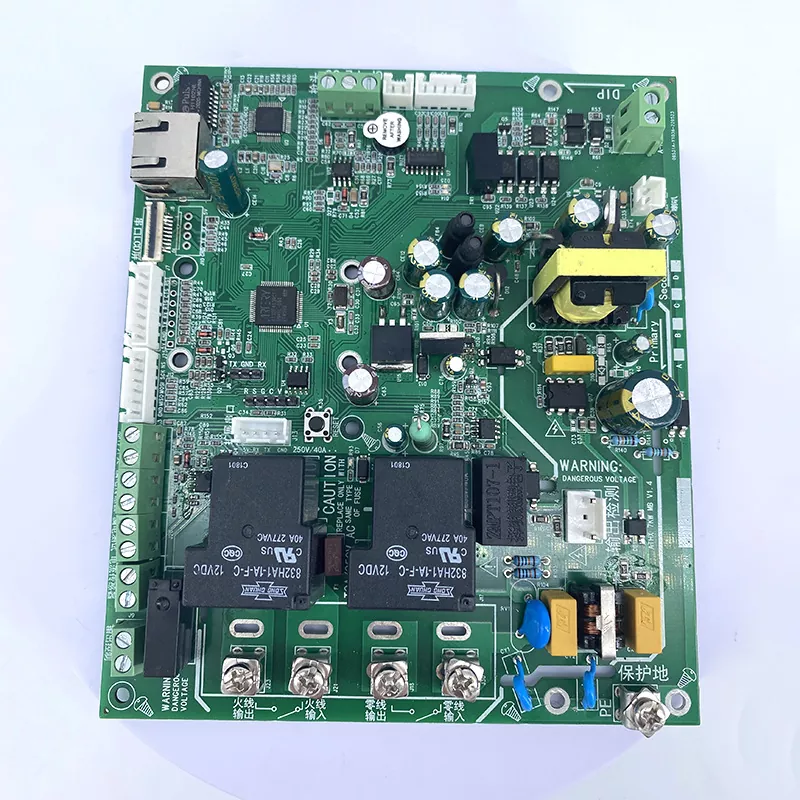

التحكم في شحن البطارية ثنائي الفينيل متعدد الكلور

التحكم في شحن البطارية PCB هو منصة الدائرة الأساسية التي تدير وظائف إدخال الطاقة، وتيار الشحن، وتنظيم الجهد الكهربي، وحماية البطارية في الأجهزة الإلكترونية. تقوم شركة Aisen Electronics Co., Ltd. بتصنيع لوحات تحكم مخصصة لشحن البطاريات للتطبيقات بما في ذلك أنظمة تخزين الطاقة والإلكترونيات المحمولة وإلكترونيات السيارات والمعدات الصناعية.

على عكس لوحات التحكم القياسية، تتطلب لوحات PCB الخاصة بشحن البطارية توجيهًا دقيقًا للطاقة وأداء حراريًا مستقرًا واختبارًا كهربائيًا صارمًا لأن أي جهد كهربائي غير طبيعي أو حالة تيار قد تؤثر على سلامة البطارية وعمر التشغيل. تركز عملية التصنيع لدينا على تحقيق أداء كهربائي ثابت لكل من تطوير النماذج الأولية والإنتاج بكميات كبيرة.

كيف يعمل التحكم في شحن البطارية PCB

يعمل PCB للتحكم في شحن البطارية كنقطة اتصال بين مصدر الطاقة ووحدة التحكم في الشحن وحزمة البطارية ومكونات الحماية.

أثناء عملية الشحن، يتلقى PCB طاقة الإدخال من محول أو مصدر طاقة. تتحكم دائرة الشحن المتكاملة في الجهد والتيار وفقًا لحالة البطارية، بينما تنظم الدوائر المتكاملة منخفضة المقاومة (MOSFET) ودوائر الحماية تدفق الطاقة وتمنع حدوث مشكلات مثل الشحن الزائد والتيار الزائد والدوائر القصيرة.

بالنسبة لتطبيقات بطارية الليثيوم، يعد تصميم تخطيط ثنائي الفينيل متعدد الكلور مهمًا بشكل خاص. تحتاج الآثار ذات التيار العالي إلى سمك نحاسي كافٍ وإدارة حرارية وتوجيه محسّن لتقليل فقدان الطاقة وتراكم الحرارة. تتطلب دوائر الإشارة لمراقبة البطارية أيضًا ممانعة يمكن التحكم فيها وتقليل الضوضاء للحفاظ على دقة القياس.

قدرات التصنيع للوحات التحكم في شحن البطاريات

تنتج شركة Aisen Electronics مركبات ثنائي الفينيل متعدد الكلور للتحكم في شحن البطارية بتكوينات بدءًا من التصميمات البسيطة ذات الوجهين وحتى الهياكل المعقدة متعددة الطبقات.

تشمل قدرتنا التصنيعية ما يلي:

• عدد الطبقات: 1-32 طبقة
• سمك اللوح: 0.3 مم - 5.0 مم
• سُمك النحاس: يصل إلى 6 أونصة للتصميمات ذات التيار العالي
• الحد الأدنى لعرض الخط والتباعد: 3 مل
• تحمل المعاوقة المتحكم فيها: ±10%
• الحد الأقصى لحجم اللوحة: 650 مم × 750 مم

بالنسبة لتطبيقات شحن البطاريات، يؤثر سمك النحاس والتصميم الحراري بشكل مباشر على كفاءة الشحن. يمكن لتقنية PCB النحاسية الثقيلة أن تدعم نقل تيار أعلى مع تقليل ارتفاع درجة الحرارة في أقسام الطاقة.

تسمح هياكل PCB متعددة الطبقات للمهندسين بفصل طبقات الطاقة والطائرات الأرضية وتوجيه الإشارة، مما يحسن التوافق الكهرومغناطيسي ويقلل التداخل بين دوائر التحكم في الشحن.

اعتبارات تصميم PCB الرئيسية لتطبيقات شحن البطارية

تصميم الدوائر الحالية العالية

غالبًا ما تتعامل أنظمة شحن البطاريات مع التيار المستمر أثناء دورات الشحن. يجب أن يحافظ PCB على انتقال تيار مستقر دون توليد حرارة زائدة.

تعمل شركة Aisen Electronics على تحسين عرض أثر الطاقة وسمك النحاس وعبر الهياكل وفقًا للمتطلبات الحالية الفعلية. بالنسبة لتطبيقات الشحن عالية الطاقة، تساعد طبقات النحاس السميكة والمسارات الحرارية المعززة على تحسين الموثوقية على المدى الطويل.

الإدارة الحرارية

تعمل مكونات الشحن مثل الدوائر المتكاملة منخفضة المقاومة (MOSFET) ودوائر الشحن المتكاملة ومنظمات الطاقة على توليد الحرارة أثناء التشغيل.

يساعد التصميم المناسب لثنائي الفينيل متعدد الكلور على نقل الحرارة بعيدًا عن المكونات الحساسة من خلال المناطق النحاسية والمنافذ الحرارية ووضع المكونات الأمثل. وهذا مهم بشكل خاص للأجهزة المدمجة التي تعمل بالبطاريات حيث يكون تدفق الهواء محدودًا.

تكامل دائرة الحماية

عادةً ما تدمج لوحات التحكم في شحن البطارية وظائف الحماية بما في ذلك:

• حماية من الجهد الزائد
• الإفراط في الحماية الحالية
• حماية ماس كهربائى
• مراقبة درجة الحرارة

يجب أن يضمن تخطيط ثنائي الفينيل متعدد الكلور استجابة إشارات الحماية بسرعة مع تجنب التداخل من مسارات التيار العالي.

التطبيقات

أنظمة تخزين الطاقة

تتطلب مركبات ثنائي الفينيل متعدد الكلور للتحكم في شحن البطارية المستخدمة في معدات تخزين الطاقة تشغيلًا مستقرًا في ظل دورات الشحن والتفريغ المستمرة. تساعد التصميمات النحاسية الثقيلة والهياكل الحرارية الموثوقة في الحفاظ على الأداء أثناء التشغيل طويل الأمد.

إلكترونيات السيارات

تتطلب السيارات الكهربائية وأنظمة بطاريات السيارات لوحات تحكم في الشحن ذات موثوقية عالية ومقاومة للاهتزاز. تركز تصميمات ثنائي الفينيل متعدد الكلور على السعة الحالية ودقة الإشارة والمتانة على المدى الطويل.

الأجهزة الإلكترونية المحمولة

تتطلب المنتجات المحمولة مثل محطات الطاقة والأجهزة الذكية والمعدات التي تعمل بالبطاريات دوائر شحن مدمجة. تتيح تقنية HDI PCB تخطيطات أصغر مع الحفاظ على الأداء الكهربائي.

المعدات الصناعية

تتطلب أنظمة البطاريات الصناعية إدارة شحن متسقة في ظل البيئات الصعبة. يساعد تصميم المعاوقة المتحكم فيها وعمليات الفحص الصارمة على ضمان التشغيل المستقر.

خدمات تجميع واختبار ثنائي الفينيل متعدد الكلور

توفر Aisen Electronics حلول PCBA كاملة بدءًا من تصنيع ثنائي الفينيل متعدد الكلور وحتى تجميع المكونات.

تشمل خدماتنا تحديد مصادر المكونات، وتجميع SMT، والمعالجة من خلال الفتحات، والاختبار الوظيفي.

قبل الشحن، تخضع مركبات ثنائي الفينيل متعدد الكلور للتحكم في شحن البطارية للفحص الكهربائي وفحص AOI والتحقق النهائي من الجودة للتأكد من أداء الدائرة وموثوقية التجميع.

يمكن تخصيص إجراءات الاختبار وفقًا لمتطلبات العملاء، بما في ذلك:

• اختبار الاستمرارية الكهربائية
• اختبار مسبار الطيران
• الاختبار الوظيفي
• فحص المظهر
• التحقق من الموثوقية

خيارات التشطيب السطحي للتحكم في الشحن PCB

تتطلب تطبيقات شحن البطاريات المختلفة معالجات سطحية مختلفة.

يعد تشطيب ENIG مناسبًا للمكونات ذات النغمات الدقيقة وتصميمات PCB عالية الكثافة نظرًا لخصائص سطحها المسطح. يوفر OSP خيارًا اقتصاديًا للتطبيقات القياسية، بينما يوفر التشطيب بالذهب الصلب متانة محسنة لمناطق الموصل التي تتطلب اتصالاً متكررًا.

لماذا تختار Aisen Electronics لتصنيع ثنائي الفينيل متعدد الكلور للتحكم في شحن البطارية

يتطلب إنتاج ثنائي الفينيل متعدد الكلور لشحن البطارية أكثر من تصنيع الدوائر القياسية. يتطلب فهم إدارة الطاقة والتحكم الحراري ومتطلبات دائرة الحماية.

تجمع شركة Aisen Electronics Co., Ltd. بين خبرة تصنيع ثنائي الفينيل متعدد الكلور والدعم الهندسي لمساعدة العملاء على تحسين هيكل اللوحة واختيار المواد وعمليات الإنتاج.

بدءًا من التحقق من صحة النموذج الأولي وحتى الإنتاج الضخم، نقدم حلولًا مخصصة بناءً على المتطلبات الكهربائية الفعلية بدلاً من تطبيق نفس هيكل ثنائي الفينيل متعدد الكلور على كل مشروع.

الأسئلة المتداولة

ما هو الفرق بين ثنائي الفينيل متعدد الكلور للتحكم في شحن البطارية وثنائي الفينيل متعدد الكلور القياسي؟

يتعامل PCB للتحكم في شحن البطارية مع وظائف تحويل الطاقة وتنظيم الشحن وحماية البطارية. بالمقارنة مع لوحات التحكم القياسية، فهي تتطلب قدرة تيار أعلى وإدارة حرارية أفضل وتحكم أكثر صرامة في الأداء الكهربائي.

ما هو سمك النحاس الموصى به لثنائي الفينيل متعدد الكلور للشحن عالي التيار؟

يعتمد سمك النحاس المطلوب على تيار الشحن وعرض التتبع والظروف الحرارية. تُستخدم تصميمات PCB النحاسية الثقيلة بشكل شائع في تطبيقات الطاقة الأعلى لتقليل المقاومة وتوليد الحرارة.

هل يمكنك تصنيع مركبات ثنائي الفينيل متعدد الكلور مخصصة لشحن البطاريات؟

نعم. تدعم شركة Aisen Electronics تصميمات ثنائي الفينيل متعدد الكلور المخصصة بناءً على متطلبات العملاء، بما في ذلك بنية الطبقة واختيار المواد وسمك النحاس ومتطلبات التجميع.

هل تقدمون خدمات تجميع ثنائي الفينيل متعدد الكلور؟

نعم. نحن نقدم خدمات PCBA كاملة بما في ذلك مصادر المكونات، وتجميع SMT، والفحص والاختبار.

ما هو الاختبار الذي يتم إجراؤه قبل الشحن؟

يمكن اختبار كل ثنائي الفينيل متعدد الكلور من خلال الفحص الكهربائي وفحص AOI ومتطلبات الاختبار الوظيفي الخاصة بالعميل قبل التسليم.

اتصل بشركة آيسن للإلكترونيات

إذا كنت بحاجة إلى حلول PCB مخصصة للتحكم في شحن البطارية لمعدات الشحن أو نظام إدارة البطارية لديك، فاتصل بشركة Aisen Electronics Co., Ltd. للحصول على الدعم الهندسي وتقييم التصنيع.
